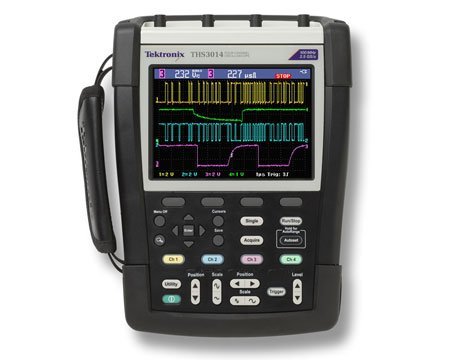

Tektronix THS3014, Tektronix THS3024 портативный осциллограф с 4-мя измерительными каналами


Одноклассники LJ Twitter В Контакте Tektronix THS3014, Tektronix THS3024 портативный осциллограф с 4-мя измерительными каналами
Лёгкие портативные осциллографы серии Tektronix THS3000, имеют 4 независимых канала и способные работать от аккумулятора до 7 часов без подзарядки, позволяют безопасно проводить измерения с гальванической развязкой от земли и дифференциальные измерения, как в лаборатории, так и в полевых условиях.

В составе серии выпущены две модели приборов Tektronix THS3014 и Tektronix THS3024, с величиной полосы пропускания в 100МГц и 200МГц,  с максимальной частотой дискретизации 2,5 Гвыб/с  и 200МГц  с частотой дискретизации 5 Гвыб/с, соответственно. ( Возможна поставка изделий с индексом - ТК, укомплектованных  опцией TravelKit - для безопасной транспортировки)

Длина записи по каждому из четырех каналов у каждой модели составляет 10 000 точек, что позволяет пользователю  получать обширную информацию о сигнале и подробно изучать  детали при высоких частотах дискретизации.

Каждый канал осциллографа серии Tektronix THS3000 оборудован системой гальванической развязки от корпуса и от других каналов. Интерфейсные USB входы, предназначенные для связи с ПК, для сохранения результатов измерений и настроек прибора на внешних накопителях, также оснащены гальванической развязкой.

Данной конструкторское решение позволяет пользователю проводить безопасные измерения относительно земли напряжения до 300 Вср.кв. (КАТ III) с использованием пробников 10:1 или до 1000 Вср.кв. (КАТ II) с опциональными пробниками. Входы прибора соответствуют категории измерений КАТ III 600 Вср.кв. (между разъемом BNC и заземлением) для безопасного измерения высоких напряжений.

Основные характеристики
  • Полоса пропускания 100 или 200 МГц
  • астота дискретизации до 5 Гвыб/с, разрешение 200 пс
  • 4 канала с гальванической развязкой друг от друга и от земли
  • Защита от перенапряжения соответствует КАТ III 600 Вср.кв. и КАТ II 1000 Вср.кв. (напряжение между входными разъёмами BNC и землёй)
Измерения и анализ
  •  21 вид встроенных автоматических измерений
  • Математические операции с осциллограммами и анализ спектра
  • БПФ
  • Измерения напряжения, времени, частоты и мощности по курсорам
Обработка результатов измерений
  • Сохранение результатов измерений с помощью функции TrendPlot™
  • Сравнение осциллограмм по критерию «годен/не годен»
  • Автоматическая запись 100 снимков экрана
Характеристики, облегчающие использование прибора
  • 6-дюймовый (153 мм) яркий цветной дисплей
  • Порты USB хост и ведомый USB
  • 7 часов непрерывной автономной работы от аккумулятора
 Применение
  • Разработка встраиваемых аналоговых и цифровых систем
  • Разработка аппаратуры для сетей электроснабжения, силовых электронных приборов, источников питания
  • Разработка и эксплуатация авиационной и автомобильной электронной аппаратуры
  • Разработка и монтаж промышленного оборудования
  • Тестирование и обслуживание оборудования на месте его установки

       Подробное описание
Компания: Tektronix International Inc.
Дополнительные фотографии
Количество просмотров: 2323
