Предназначены для защиты портов передачи данных оборудования промышленной автоматики, связи, систем безопасности и управления от импульсных перенапряжений природного (молния) и искусственного (наводки от ЛЭП, мощных потребителей энергии) происхождения. Устанавливаются в шкафах, ящика и стойках с оборудованием. Номенклатура изделий позволяет выбрать необходимое устройство практически для любого интерфейса с рабочим напряжением до 50 Вольт.
Таблица 1. Соответствие схем защиты и интерфейсов.
Краткое название | Стандарты физического уровня, протоколы. | Примечание | Тип схемы |
RS-485 | Стандарт: EIA/TIA-485 Сетевые протоколы, использующие RS-485: LanDrive; ModBus; ProfiBus DP/FMS; DMX512; HDLC; GENIbus | 2-проводный | DI-24V |
3-проводный с общим проводом | DI-485 |
Выбор устройства для защиты других слаботочных цепей (например, приборов охранно-пожарной сигнализации и т.п.) производится исходя из максимального рабочего напряжения в линии.
Технические характеристики
Электрические характеристики.
Электрические схемы Commeng DIP имеют два каскада, разделенных дросселями, установленными в каждый провод. Первый каскад выполнен на газонаполненном двухкамерном разряднике, второй – на высокочастотных супрессорах (защитных диодах), напряжение которых выбирается в зависимости от уровня сигнала в линии.

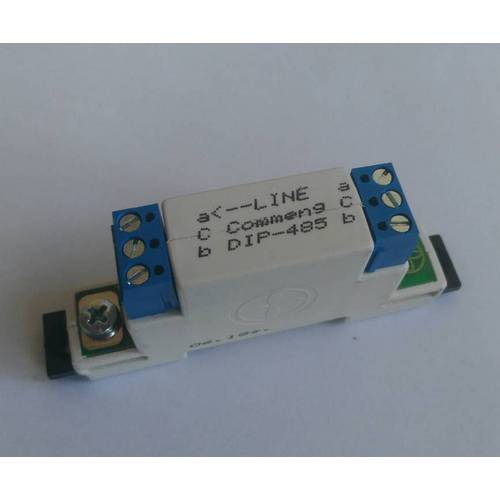

| Устройство Commeng DIP-485 (рис.3) имеет клеммы (s,s’) гальванически изолированные от клеммы защитного заземления. Данная схема позволяет значительно увеличить помехозащищенность в том случае, если при передаче сигналов используется общий провод (или экран), который подключается к клеммам s (со стороны линии) и s’ (со стороны оборудования). |
Конструкция.
Устройство имеет корпус из трудногорючей самозатухающей пластмассы с возможностью крепления на рейку DIN с помощью защелок или поверхность. Для подключения проводов линии передачи данных используются клеммные колодки, для подключения провода защитного заземления - винт и контактная площадка.
Таблица 3. Характеристики конструкции.
Габариты, мм | 80х40х17.5 |
Вес, не более, г. | 45 |
Климатическое исполнение по ГОСТ 15150-69. | УХЛ 3.1 |
Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529) | IP 20 |
Уровень ответственности по СТП Commeng-001-2014 | 4 |
