В режиме слияния (fusion) тепловым изображением заменяются только те участки видимого изображения, на которых температура объектов выше или ниже заданной, либо находится в определённом диапазоне. Это минимизирует потери информации из видимого диапазона, однако приводит к максимальным потерям информации о распределении температур:
Что же предлагают пользователю тепловизоры, оснащенные системой совмещения изображений в режиме MSX?
В отличие от всех вышеперечисленных режимов, данный режим на одной картинке полностью сохраняет как информация о распределении температур, так и детали видимого изображения.

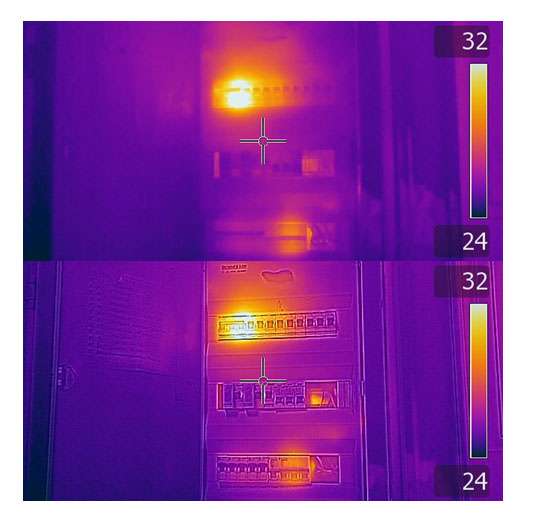

Теряется только несущественная информация о цвете и освещённости: Для наглядности разместим рядом обычную термограмму и изображение полученной с применением технологии MSX:
Очевидное преимущество последнего варианта по детализации можно оценить на представленных термограммах. При наличии тепловизора, оснащенного технологией MSX, дополнительная необходимость в использовании режимов fusion или PIP практически полностью отпадает (хотя производитель и сохранил в камере FLIR T640 возможность применения режимов fusion или PIP ).
Как же работает этот режим? Точный алгоритм обработки изображения, разумеется, является секретом производителя - компании FLIR Systems. Однако, восстановить общую схему работы вполне возможно.
Откроем в фоторедакторе видимое изображение и создадим в нём второй слой, содержащий копию этого изображения. Немного размоем нижний слой и вычтем из него верхний. Получим первую маску нерезкости. Теперь проделаем всё то же самое, но размоем верхний слой – получим вторую маску нерезкости.
Таким образом, мы получаем два немного разных изображения, содержащих только серые контуры предметов на чёрном фоне. Теперь нужно отрегулировать яркость, контрастность и резкость этих масок. А затем, первая маска вычитается из теплового изображения, а вторая – добавляется к нему. Картинка ниже позволяет сравнить изображение, полученное по технологии MSX (сверху), с изображением, полученным по такому алгоритму:
