3. Сокращение затрат на поддержание обменного фонда.
Совмещение множества измерительных приборов в одном многофункциональной изделии позволяет держать в обменном фонде во много раз меньше количество запасных устройств, необходимых для быстрого устранения неполадок. Наличие в многофункциональных приборах функции перепрограммирования диапазонов измерения позволяет держать в обменном фонде всего несколько многофункциональных приборов в стандартной комплектации и при необходимости осуществлять замену вышедших из строя приборов, просто настроив резервные изделия под необходимые диапазоны измерений.
4. Значительное повышение точности измерения системы в целом.
При использовании аналоговых приборов при малых нагрузках в линиях, дежурному персоналу очень сложно определить наличие и величину нагрузки, так как. у этих приборов конструктивно заложена низкая чувствительность в начальной части измерительной шкалы. Цифровые приборы лишены такого недостатка. Класс точности аналоговых приборов 1,5 и 2,5. Класс точности цифровых многофункциональных приборов (преобразователей) - 0,2 по измеряемым параметрам и 0,5 - по вычисляемым на всем диапазоне измерений.
5. Применение в системах телемеханики, АСУТП
Наличие в многофункциональных приборах ряда коммуникационных возможностей в виде различных интерфейсов связи позволяет передавать оперативную информацию на более высокий уровень управления и принятия решений, а также объединять приборы (преобразователи) в единую цифровую сеть (рис. 3). Принятая в ОАО «ФСК ЕЭС» и ОАО «Россетти» техническая политика предусматривает передачу данных только по цифровым каналам. Наиболее часто производители многофункциональных приборов (преобразователей) включают в базовую версию (стандартную комплектацию) один интерфейс RS485. Дополнительно при заказе многофункциональных приборов можно заказать в виде опций: еще один RS485, CAN-порт, интерфейсы Ethernet, аналоговые выходы, дискретные входы и выходы. Это позволяет более гибко использовать многофункциональные измерительные приборы для считывания и передачи измеренных значений в системах телемеханики и АСУ ТП, облегчает сопряжение измерительных приборов с распространенными в АСУ ТП энергообъектов SCADA-системами.
Наличие в многофункциональных измерительных приборах (преобразователях) дискретных входов позволяет организовать поддержку функции телесигнализации. Прибор принимает дискретные сигналы о состоянии коммутационного оборудования или о состоянии контактов реле и передает измеренные значения параметров по интерфейсам RS485 и Ethernet в систему телемеханики или АСУ ТП для регистрации и формирования команды управления (при необходимости).
При необходимости многофункциональные измерительные приборы могут комплектоваться дискретными, например, релейными выходами.
Быстродействие наиболее продвинутых версий многофункциональных измерительных приборов не превышает 100мС. Это полностью соответствует современным требованиям к элементам систем телеизмерения и АСУ ТП.

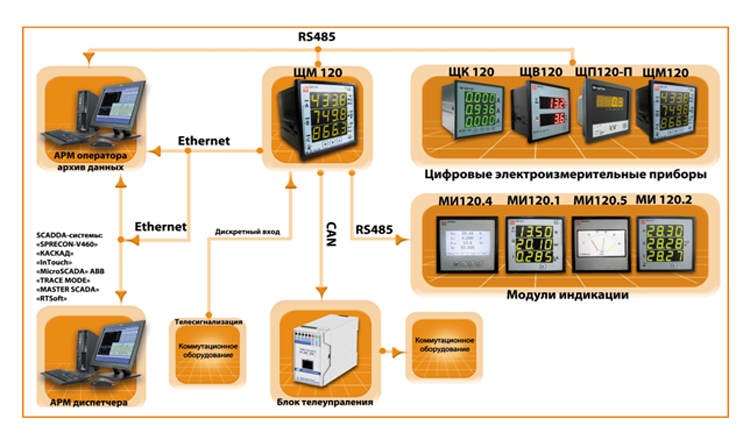

Рис.3. Пример построения системы сбора и передачи данных
6. Часы реального времени.
Многофункциональные измерительные приборы оснащаются встроенными часами реального времени. При отсутствии внешней синхронизации часы обеспечивают расхождение времени не более 2 с в сутки. При необходимости большей точности поддержания меток времени, предусмотрена возможность подключения через порт RS-485 или Ethernet сигнала внешней синхронизации времени от блока коррекции, который может поставляться в комплекте с многофункциональными приборами (рис. 4).
Рис. 4 Пример интеграции многофункциональных приборов в АСУ ТП
