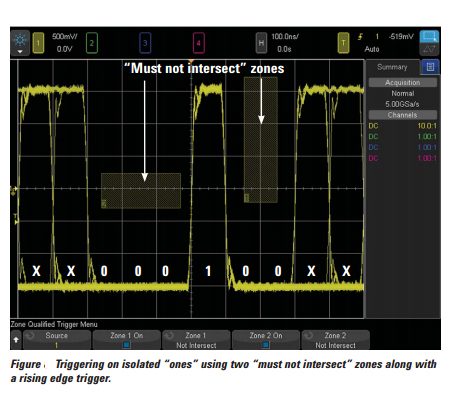

Рис. 7. Отображение изолированной «единицы» с использованием режима запуска по нарастающему перепаду и двух зон «Не должен пересекать». Надпись на рисунке: Must Not Intersect Zones (Не должен пересекать зону).
На рисунке 7 показано, где нужно нарисовать два прямоугольника зон «Не должен пересекать», чтобы на экране осциллографа был отображен единичный бит с высоким уровнем сигнала, которому предшествуют три или более нулевых битов и за которым следует два или более нулевых битов.
Эти прямоугольники могут рассматриваться как некие «запретные» для сигнала зоны. Теперь, когда мы смогли настроить осциллограф на запуск по изолированной «единице», мы можем измерить характеристики импульса, например, время нарастания, время спада, длительность импульса и др.
4. Заключение
В этой статье мы рассмотрели всего несколько примеров того, как аппаратная функция Zone Trigger может использоваться для синхронизации осциллографа с целью отображения сигналов с редкими аномалиями или сигналов неправильной формы.
Кроме того, было показано, как функция Zone Trigger может использоваться для синхронизации по нормальным сигналам, которые могут быть настолько сложными, что запуск по ним с помощью обычных режимов может быть затруднительным или даже вообще невозможным.
Многие современные цифровые запоминающие осциллографы имеют функции, которые обеспечивают расширенные возможности запуска и анализа сложных и высокоскоростных сигналов. Вместе с тем, использование расширенных возможностей осциллографа зачастую может быть настолько сложным и трудоемким, что правильную настройку прибора способен выполнить только грамотный специалист.
Аппаратная функция запуска Zone Trigger является не только мощным инструментом, позволяющим локализовать определенные участки сигнала, но и удобным средством выполнения измерений параметров сигналов. Если вы можете видеть событие на экране, вы легко (буквально, на «раз-два-три») можете осуществить по нему запуск:
Отметить событие.
Нарисовать прямоугольник (зону) вокруг него.
Осуществить запуск по событию.
Об авторе
Джонни Хэнкок (Johnnie Hancock) является менеджером по продукции в подразделении осциллографов компании Agilent Technologies. В 1979 году он поступил на работу в компанию Hewlett-Packard в качестве разработчика аппаратных средств. Имеет патент на калибровку усилителя цифрового осциллографа. В настоящее время отвечает за мероприятия по продвижению цифровых осциллографов компании Agilent Technologies. и регулярно выступает на технических конференциях по всему миру. Окончил Университет Южной Флориды по специальности инженер-электрик.
