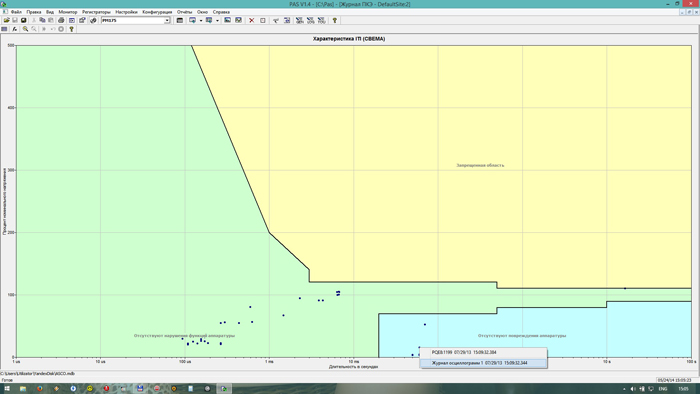

Измерить время переходного процесса можно через меню "дельта", в нашем случае оно равно 41,587 мс. Типовое время переключения ASCO-300 составляет 50 мс, то есть испытуемый автомат ввода резерва АВР соответствует техническим условиям. В меню "ITI" можно посмотреть, насколько процесс переключения будет безопасен для радиоэлектронной аппаратуры, питающейся через тестируемый автомат АВР (рис.7).
В рассматриваемом случае возможен сбой в работе электронных устройств, но без повреждения таковых.

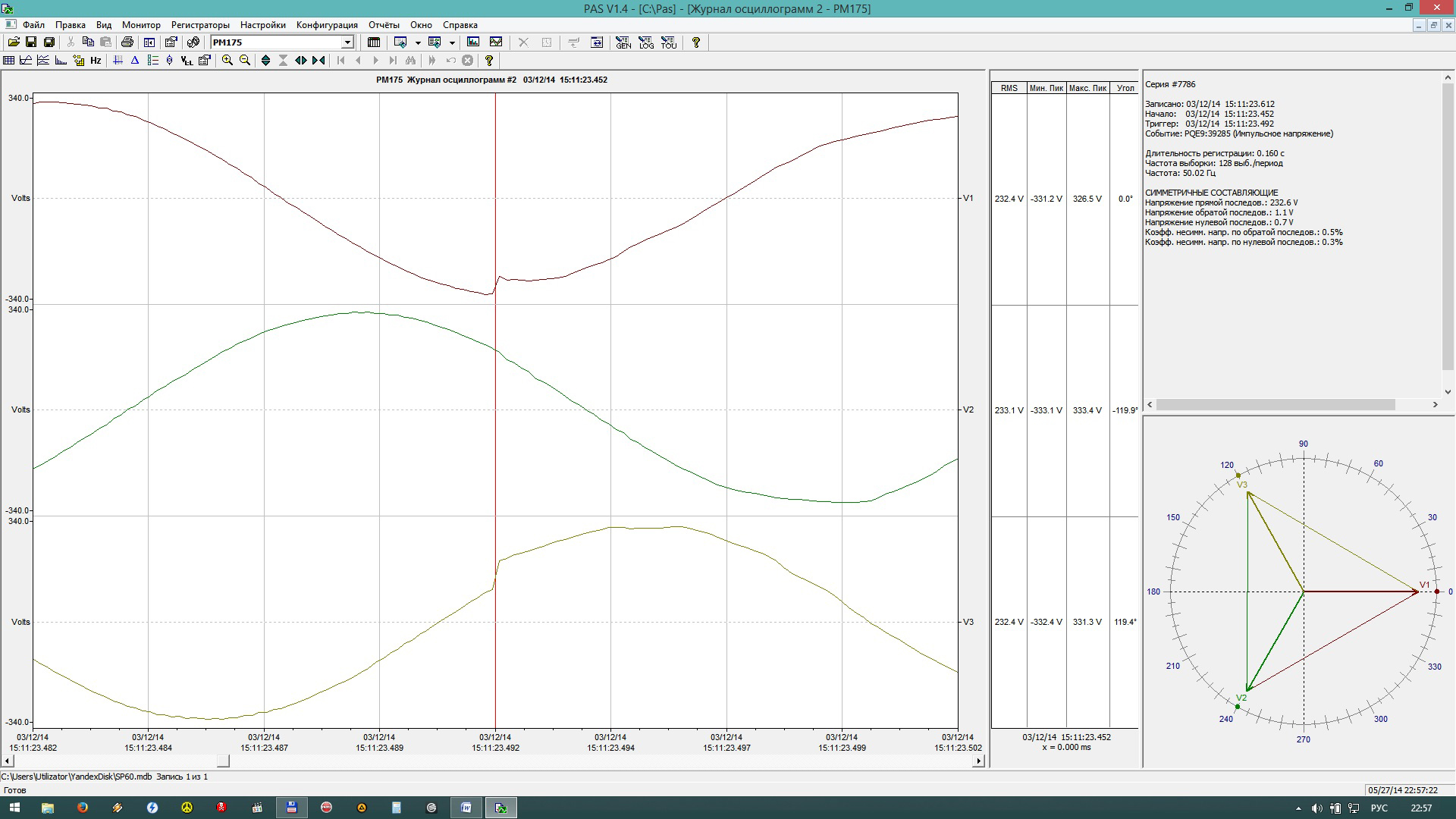

Следующая осциллограмма демонстрирует результат испытания on-line ИБП Safe Power, 60кВА с целью проверки корректности переключения его нагрузки с инвертора на резерв и обратно (рис.8).
На первый взгляд, такая проверка лишена смысла - алгоритм работы статического коммутатора современного ИБП не допускает резких скачков напряжения при переключении. Однако, практически неоднократно приходится сталкиваться с конфликтными ситуациями, когда владельцы мощных ИБП жаловались на якобы некорректную работу своих устройств, влекущую за собой сбои в питании потребителей.
Экспертиза, проведенная с помощью анализатора ПКЭ РМ175, дает исчерпывающую информацию о процессе переключения нагрузки в ИБП и выявит сбои в питании, если таковые в действительности имеют место. Алгоритм проверки ИБП принципиально не отличается от описанной выше методики тестирования автомата АВР.

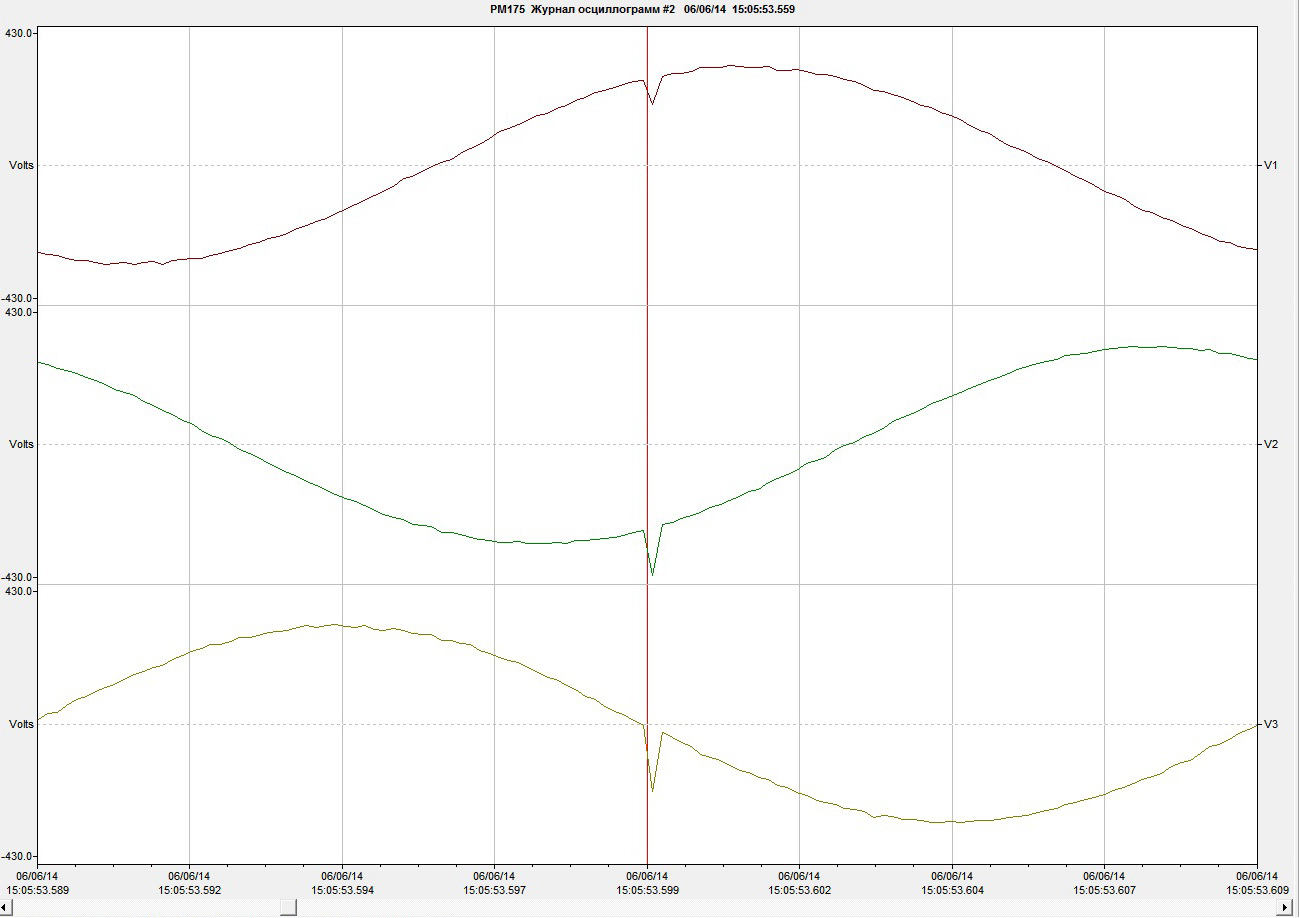

Сбои в работе инвертора ИБП также фиксируются анализатором ПКЭ SATEC РМ175. На рис.8а приведены осциллограммы фазных напряжений, снятых на выходе ИБП мощностью 400 кВА при работе на статическую нагрузку около 100 кВт. Провалы напряжения, имеющие место одновременно во всех трех фазах при неизменной нагрузке позволили с большой вероятностью сделать вывод о дефекте схемы логики инвертора. После замены соответствующей платы сбои в работе ИБП прекратились, что демонстрирует эффективность проведенного тестирования.
