С помощью прибора SATEC РМ175 также можно провести первичную диагностику функционирования силовых полупроводниковых (тиристорных) коммутаторов. На рис.9 представлены осциллограммы напряжения на выходе 100-амперного тиристорного автомата АВР, снятые в момент переключении нагрузки со ввода 1 на ввод 2.
Заметные искажения выходного напряжения фазы А, возникшие после переключения, могут свидетельствовать о неисправности демпфирующей цепи силового тиристора или дефекте последнего.
До сих пор мы рассматривали анализатор ПКЭ SANEC РМ175 как сугубо измерительный инструмент. Теперь поговорим о возможностях этого прибора выступать в качестве устройства автоматики, в частности, контроллера управления ДГУ аварийного электроснабжения.

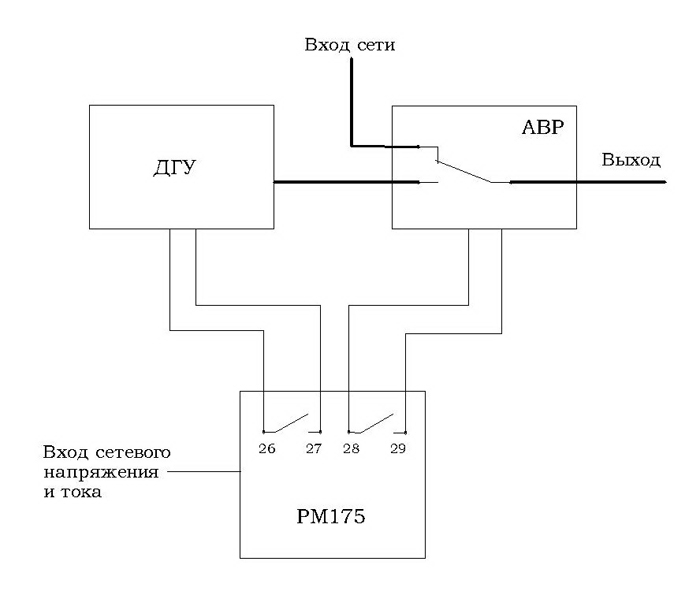

На рис.10 приведена функциональная схема такого устройства
